住宅つれづれ草(ブログ)の保存庫

■コンクリートやＲＣ造の補修は補修はモリタ建装へ！

現場打ち鉄筋コンクリートやPCコンクリート板など、コンクリートは他の塗装素材とは違った補修・塗装が必要になります。
コンクリートの補修はノウハウが必要で、一戸建て専門業者には難しいのですが、モリタ建装は役所工事をやっているのでコンクリート・ＲＣ造の補修のノウハウがふんだんにあります。

●コンクリートの種類

ポルトランドセメントに骨材と水を加えて、よく練ったものを型の中に流し込み、硬化したもの。骨材の種類によって普通コンクリート、軽量コンクリート、重量コンクリートに分けられる。

●コンクリートの中性化
コンクリートは強いアルカリ性を示すが、水分が蒸発、乾燥に伴ってアルカリ度が低下する。硬化してから長期間放置すると、大気中の炭酸ガスや亜硫酸ガスなどの酸性物によって中和され、アルカリ分が減少する。養生期間約1ヶ月でPH9程度まで弱まる。

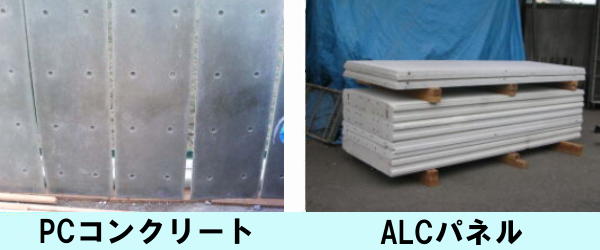

●プレキャスト鉄筋コンクリート
工場で型に流し込み加圧、養生、乾燥などの一定の管理をして生産され、現場組み立て式建築方法として広く使用されている。骨材を工夫することで、いろいろな柄、模様のものが生産されている。コンクリートよりも含水率が低く、アルカリ性も低く管理されているので、現場塗装がしやすい。吸い込みが大きいので下塗り材の選定に注意が必要。

●モルタル
・ポルトランドセメントと骨材の砂に水を加えて練ったもので、アルカリ性もコンクリートより弱いので塗装しやすい。
・建築構造物の上塗りとして、コンクリート、木ずりやラス張り、穴あき石膏ボードなどに左官材料として用いられる。
・ブロックやレンガの組積みの結合材や上塗りとしても使用される。
・骨材の砂の粒子大きさや量によって、仕上がり表面の凹凸、粗さが決まる。セメントの量が多いと表面は滑らかになるが、乾燥とともに細かな亀裂が入りやすくなる。

●ALCパネル
・発泡剤を混入して泡立たせて造る発泡軽量コンクリートで、その成分はセメント、けい砂、石灰、発泡剤からできている。
・吸水性が大きいので注意を要する。下塗材の選定と塗装方法にも要注意。
・アルカリ性をほとんど示さない。
・表面強度が低く、損傷を受けやすい。

●コンクリートブロック
セメント、砂、砂利が主成分。
アルカリ性である。
表面は粗く、部分的な吸水むらを生ずる。

社長のブログは今回が今年最後になります。本年もありがとうございました。

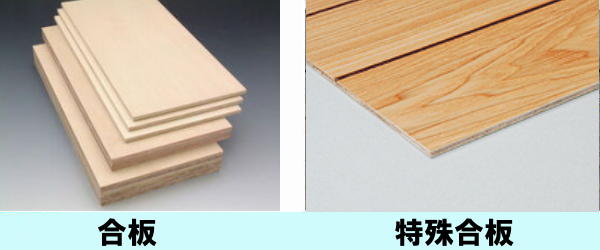

■木材−合板

現在の建築にはベニヤ合板が多く取り入られていて、柱など単一の木材で作っていたものも、今では合板が使用されることもあります。これは単一の木材よりも合板の方が強度が高い、安価で安定した材料が使えることからです。

●合板の構造
単板(ベニヤ)　三枚の貼り合わせを基本として五枚合わせ、七枚合わせなど奇数枚で構成され、単板の繊維が直行するよう、交互に重ねて貼り合わせてある。

●JAS規格による分類
1類合板 : 長時間の外気、湿潤状態に耐える合板。
2類合板 : 多少の湿潤状態の露出に耐える合板。
3類合板 : 耐湿性の重要でない部分に用いられる合板。

●特殊合板
単板を二枚だけ接着して作ったものや、心板(コア)に単板以外のものを使用した心持特殊合板などがある。

●表面特殊合板
表面に特殊な処理や加工を行った合板。溝付き合板、形押し合板、有孔合板などがある。

●プリント合板
表面に天然材の木目やいろいろな模様を印刷した合板。

●オーバーレイ合板
単板オーバーレイ合板 : 表面に美しい化粧単板(突き板)を接着したもの。

●プラスチックオーバーレイ合板 : 木目などの模様を印刷した合成樹脂のフィルム、またはプラスチック板を圧着したもの。

●繊維板
木材の不足と木材の変形など、加工面の問題から生産されるようになった。

●ファィバーボード
木材をチップ状にしたものを薬品処理した後、接着剤を混入し熱圧したもの。繊維方向が一定でないので変形に強く、建築内装用、車両、家具、電気製品などに使用されている。

●パーティクルポード
原料をチップ状にしたものを接着剤を混入し加圧したものでファィバーボードより軟質である。二層、三層、多層ボードとして重ね貼りすることで、いろいろなボード板が作られている。木工製品、ドア、間仕切りなどに使用されている。


■木材の色々

久しぶりに塗装関係のお話に戻ります。

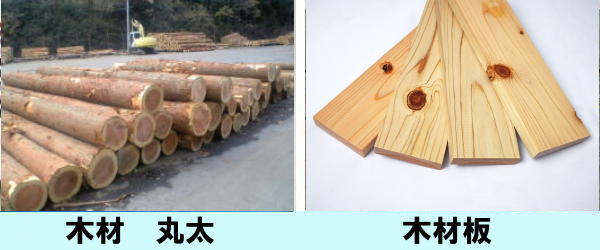

木材
塗装素地としての木材は、木目や年輪の形、色調、肌が全く同じものはありません。それぞれ特有のもので、その美しさは塗装することでより美しさをます。その技のみせどころです。

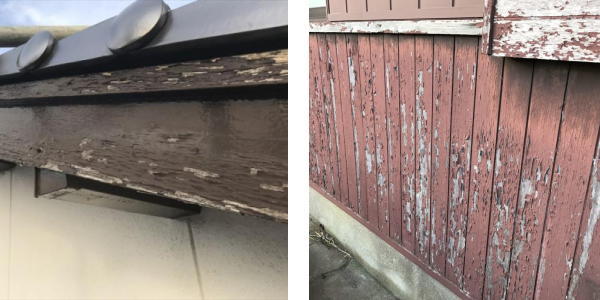

ただし木材は夏季冬季の温度差や湿度の変化で伸縮する性質なので、硬化する塗料との相性は悪く、何を塗装しても長期の耐久性は期待できないものです。
内装に木材を用いるのは賛成ですが、外部に生木材を使用する事はお薦めできません。
どうしても外部に木材を使う場合には5年ごとに塗り替える等の対応が必要になります。

木材の特徴

・塗装することで耐久性が増し、木目を浮き立たせたり、電気絶縁性を持つなどの特徴がある。
・春材(春から夏の成長期に、比較的大きな細胞でできた部分)と秋材(夏から秋に成長した比較的細かい細胞でできた部分)によってできた年輪が切り口に現れる。
・年輪の模様は切り口の方向によって板目と柾目(まさめ)に分かれる。
・樹皮に近い部分は材質が柔らかく、水分が多い。心に近い部分は硬く、用材に適しており心材といわれ、赤みを帯びている。

●広葉樹
植林は針葉樹中心であり、乱伐によって生産量は極端に少なくなっている。
なら、けやき、さくら、かば、しおじ、かつら、ほうなどがある。
材質は硬く比重も大きいのが特徴。
強度は強い。
家具、建築用材、什器、工芸品など広く使用されている

●針葉樹
生産量も多く、植樹といえば杉、檜、ひばが主流である。
檜、杉、松、さわら、ひばなどがある。
材質は柔らかく、導管がなく木目はきわめて小さい。
塗装では木目や木肌が美しいことから、透明塗料で仕上げられることが多い。
主に建築用材として広く使用されている。

木材の色調
木材はその樹種によって特有の色調を持っている。

色調
木材の種類

黒色：黒檀(こくたん)、黒柿

黒褐色：くるみ、ウォールナット

赤褐色：紫檀(したん)、マホガニー、ローズウッド

褐色：けやき、チーク、桂、けんぽなし

黄褐色：楢、桑、つげ、イチョウ、たも

黄赤色：桜、かば、杉、檜

白色：しおじ、かし、もみじ


■建築物が好きなんです

知らなかったのですが前回ブログで取り上げた武蔵野ミュージアムって隈研吾氏の設計なんですね。東京国立競技場など木材を多用する人なので、石造りの武蔵野ミュージアムまで設計できるなんて設計デザインの巾の広い方ですね。

私は建築物が好きなのですが、いわゆる世界三大巨匠といわれるフランク・ロイド・ライト　ル・コルビジェ　ミース・ファン・デル・ローエたちの設計家が好きです。

特にライトが好きで、左の写真はライトの代表作である落水荘です。石などの天然材料を水平・垂直に掛け合わせ、立地した自然や高低などと美しく組み合わせる作風が特徴です。ライトの建物は豪華なのに見ていると安定感があり落ち着きます。
日本の旧帝国ホテルもライトの設計で、日本とのつながりも深い方で、日本の建築家たちへの影響力も大きな方です。

右の写真はル・コルビジェの設計したロンシャンの礼拝堂です。複雑な曲面を多用したものですが、全てが計算されて設計され曲面にも意味を持たせています。
なんと雨樋まで特別に設計してます。三大巨匠の中では最も芸術家っぽい人で、曲線を多用したいわゆる天才肌の設計士です。

上野の山の西洋美術館はコルビジェの設計によるもので、世界遺産に選ばれていますね。

私は絵画は印象派が好きですが、建築界の印象派と言えるかもしれません。

もう一人のミースファンデルローエは日本人にとってもっとも知名度が低いと思いますが、鉄骨造の建築が多く現在の高層建築の元祖の様な方で、現在への影響はもっとも大きい方です。柱と梁が鉄骨であとは全部ガラスなんて現代的な建物もあります。有名なバウハウス出身の厳格で精緻なゲルマン人です。

私は大きなものが好きなので建築物も大好きなのですが、街中でびっくりするような建物を見ると、人々に感動を与えるような物を作る建築家には畏敬の念を持ちます。

素晴らしい建物の設計図もやはり素晴らしく、その精緻さ大胆さ美しさは絵画等の芸術作品のようです。

芸術家が無から有を作る事には尊敬しますが、建築設計の場合は大抵オリジナルがあってそれを改良改良してきて、先人たちの知恵の結晶を積み重ねて現在の素晴らしい建築物があると思います。

日本の場合はやはり古い木造建築に興味があります。法隆寺を持ちだすまでも無く大昔から超絶技巧で木造を作ってきた技術は世界一だと思います。

五重の塔なんて地震大国の日本で大昔から倒れなかったのは、独特で精緻な構造によるものだそうで、先人たちの知恵の集合体みたいな建築をただただ驚嘆します。

芸術作品として現代技術の精緻として建築物を鑑賞する事が私は好きです。

■現調に行ったらついでに観光してます

現在埼玉県志木市のお宅の塗り替えを工事しています。川口からだと車で小一時間の所ですが、なかなかこちらには来ないので現場で打合せの後少し足を延ばしてみました。遠い現場に行ったときには、ついでにあちこち観光しています。

埼玉県って南北のラインには行き易いですが東西のラインはなかなか行きづらいですね。

東北自動車道が近い為、加須や羽生市には気軽に行けますが、所沢や狭山はなかなかいけない感じなので、せっかく志木市まで来たので、所沢あたりを目的地にしました。

私は若いころから建築物に興味があり、寺社の日本建築や欧風の石造りの建物を見るのが好きです。所沢に武蔵野ミュージアムという奇天烈な建物があるとネットで見た記憶から見学に行きました。

左の写真が武蔵野ミュージアムですが、久しぶりに建物を見て感動しました。無機質で威圧的な外観でものすごく大きくて怪獣に出会ったようでした。
外壁は石貼りで石の模様を上手に計画配置しうねりや躍動を感じました。

この感動は東京文京区の聖カテドラル教会を見た以来です。この建物は日本が誇り私も好きな丹下健三の設計でやはり感動的な建物です。丹下とは格好良い苗字ですが、昭和世代は丹下左膳を思い出すと思います。最近では丹下作膳とか鞍馬天狗なんて若い人は知らないでしょうが、だんだんと日本の文化が忘れられていくようで少しさびしくも思います。

閑話休題
武蔵野ミュージアムに話を戻すと、大変天気も良く雲一つない青い空をバックに物凄い建物で、外壁には窓一つなく微妙に凹凸がありそのアンジュレーションから重厚感や威圧感が増幅されています。ぜひ近くに行ったら見てください。見るだけで感動間違いなしです。

ここまで来たらもう少し足を延ばそうと、狭山湖を見てきました。

私の高校は県内の男子校で毎年秋に狭山湖2周マラソンをやっていたので思い出深い場所ですが、30km以上のマラソン強行軍でやたらキツかった記憶があります。

埼玉県は観光資源が日本一少ないと思っていますが、その中でも狭山湖は観光には素敵な所です。高低差はあまりありませんが、ドライブに楽しい周遊道が整備されていて新しくしたマイカーで気持ちの良い運転が出来ました。

当日は抜けるような秋晴れで雲一つなかったのでかなり遠距離まで見えていましたが、右の写真の様に富士山が大変綺麗に見えました。
山中湖や河口湖などからの富士山の眺望は有名ですが、山が大きすぎて私はあまり好きではありません。狭山湖からの富士山は小さく控えめでありながら、景観に溶け込みとても美しい風景でとても気に入りました。少し遅い昼食に手打ちそばを堪能して帰宅しました。

志木の現場から武蔵野ミュージアムまで15分、そこから狭山湖まで30分程度でした。

■カッコイイFITを見たらモリタ建装です

今回諸事情により乗用車を替えました。

旧車のＣＲ−ＶからＦＩＴに交換しました。両社ともＨＯＮＤＡ製です。

大きな違いは車幅が185cmから170cm、排気量が2.4Lから1.5Lとダウンサイジングした事です。もう年齢も年齢ですし大きな車は疲れます、、、、

私は車をほとんど95%仕事で使っていますが、たまにお客様のお宅のガレージに駐車させて頂くことがありますがCR-Vだと大きすぎてギリギリな事がありました。

見積段階でお客様のお宅の建物に車をブツけたりしたら大参事なので小さな車を希望していました。

また2.4LのCR-Vは燃費が7km/Lとアメ車並み(表現が古いですね、、、)に悪かったので、今回は1.5Lですが17-18km/Lと高燃費も魅力でした。

建築関連業、特に昭和の頃の現場管理者は4輪駆動車に憧れていました。現場にジープやランクルで乗り付けるなんてカッコイイ監督だなぁと私も憧れていました。

CR-Vは4輪駆動車で悪路走破性などは高いのですが四駆は燃費が悪いんです、、今回のFITはFFにしました。

私はへそ曲がりなので普通の車より少し変わったものが好みで、私の青春時代にあったボーイズレーサーという小さい車なんだけどレーシーな車を希望しました。

そこで本田の無限というパーツを選択し、少しレーシーな感じにしました。ホンダディラーによるとこのタイプ選ぶ客は100台に１台無いと言われました。

また私の車遍歴はシビックＲ　アコードステーションワゴン　オデッセイ　CR-Vとホンダ車が続いていますが、実は熱狂的なホンダファンでF1のアイルトン・セナとホンダの関係のころからpowered by HONDA に惚れ込んでいるため、今回もホンダ車にしました。

私は塗装屋なので色にはこだわりがありますが、濃いグレーのガンメタリックを選びました。白や黒の車は汚れがスグに目立ちますが、ガンメタは数回の雨天を経過しても汚れが目立た無いので維持がラク珍な色です。

CR-Vは良い車で気に入っていて10年以上乗っていましたが、10年ぶりに車を替えると最新先進技術に驚いています。

まずiphoneユーザとしてcarplayってものすごく便利ですし、ホンダセンシングの前車追従は便利すぎて驚きました。オートパーキングブレーキなんて想像だにしませんでしたが超便利で燃費も良好です。また心配だった乗り心地もＣＲ-Ｖとほとんど変わりません。

これでどんな狭い道でも駐車スペースでもガンガン現地調査いきますので、お気軽にお声掛けください。

■足場壁繋ぎ跡も美しく

前回に続き、現在モリタ建装が工事している川口市前川のＲマンション大規模改修工事の記事を書きます。

足場には強度を高めるために壁繋ぎが必要になります。壁繋ぎとは足場と建物を緊密に繋ぐ用具です。

壁繋ぎが無いと足場が不安定になり、強風等に弱くなるため足場には必須になります。

一般住宅の場合は普通は手摺や出っ張りに万力等で引っかけて足場に繋ぐことが多く、壁に穴を開けて足場壁繋ぎを取る事は少ないです。

Ｒマンションは外壁が全体に磁器タイルが貼られているため、どうしても部分的にタイルの中央に穴を開け壁繋ぎが必須になります。

ここで問題になるのが足場を撤去した時に壁繋ぎの穴が残るのでなんらかの修復が必要になります。

一般的には磁器タイルに穴を開けた場合にはそのタイル一枚を張り替える事になり、工賃も数十万単位と結構な費用になってしまいます。

また貼り付けるタイルの色が多少違っていたり目立ってしまう事もままあります。

今回はクローン工法と言って現状の磁器タイルに限りなく近づけて修復する工法を取りました。この工法は費用も1万円弱とかなり安くできます。

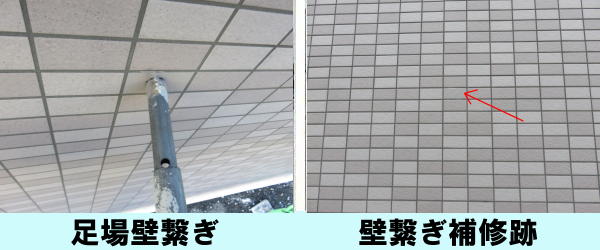

左の写真が、磁器タイルに穴を開けて足場壁繋ぎを取っているもので、右の写真が足場解体し穴を埋めたうえクローン工法で修復したもので、赤矢印が修復したタイルになります。ご覧のようにかなり修復跡が解らなく修繕できます。

磁器タイル補修も綺麗に治せるモリタ建装のノウハウをご紹介しました。

■大きな防水工事もお任せください

前回に続き、現在モリタ建装が工事している川口市前川のＲマンション大規模改修工事の記事を書きます。

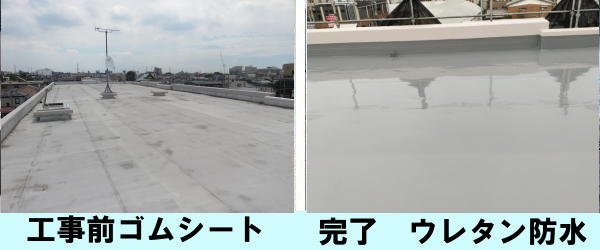

Ｒマンションは工事前はゴムシート防水でした。ゴムシート防水は安価ですが耐久年数が短く、経年劣化からジョイント部分が剥がれて捲れあがってきます。

Ｒマンションのゴムシート防水の状態は大変良く、ジョイント部分もしっかりしていたためシートを剥がさない工法を取りました。旧シートを剥がさなければ工事金額の圧縮にもつながります。

ただゴムシートの上に直接ウレタン防水は出来ないので、防水面全体をカチオンモルタルで縁切りしてからウレタン防水にしました。

ウレタン防水はモリタ建装でも一番使っている防水工法で、ジョイントの無いシームレスな構造と、複雑な下地でも高い防水効果があります。

しかしウレタン防水の欠点として、下地のモルタルやコンクリなどの水蒸気によって防水面がプクプク膨らむ障害があります。

なので通常の屋根のウレタン防水では脱気緩衝工法といってウレタンの下に空気が流れる層を作り、脱気筒によって水蒸気を廃棄する工法が取られます。

Ｒマンションはゴムシートを貼ったままカチオンモルタルで埋め込んだので、下地の水蒸気の問題は無くなるのでウレタン密着工法を取りました。

もう一つのウレタン防水の欠点は仕上げのトップコートの耐久性が低いことです。通常のウレタントップコートだと5年程度でチョーキング劣化します。

そこでモリタ建装では全てのウレタン防水ではフッソトップコートを使用し10年以上の耐久性を持たせています。

今回はウレタン防水密着フッソコート工法で、500�u以上の面積を仕上げました。

大きな物件もこなせるので、一般住宅のベランダ防水などはお手の物なので防水にお困りの方はモリタ建装にお声掛けください。

■台風が来ると工事は大変になります。メッシュシート台風養生

前回に続き、現在モリタ建装が工事している川口市前川のＲマンション大規模改修工事の記事を書きます。

通常大規模外装改修工事には足場仮設が伴い、塗料の飛散防止などから黒いメッシュシートを全面に張ります。

なぜ密閉でなくメッシュなのかというと、強風時に風が通るメッシュ構造だと足場の強度に影響が弱くなるからです。

ビル解体などの粉じんや騒音が発生する時には、メッシュではなく防音防塵シートなどの密閉タイプのシートが使われます。

と言う事は防音防塵シートなどの密閉タイプのシートは強風に著しく弱いという事ですね。

近年外国系の解体屋が脆弱な解体足場に密閉シートを張ったものを見ますが、強風が来たら一発で大惨事になります。

通常の強風でしたら、メッシュによる空気の通り抜けで対処できますが、超強風や台風だとメッシュでも影響受けやすいので、なんらかの対応が必要になります。

たまにニュースで大きな台風通過の後に足場が倒れた・崩れたなどありますが、これは強風になにも対応しなかったことに起因します。

今回のＲマンションは9月中ごろから11月にかけての工事なので、台風シーズンで発生が予想されるので、写真の様に最高部を頂点とした三角形に折りたたみました。

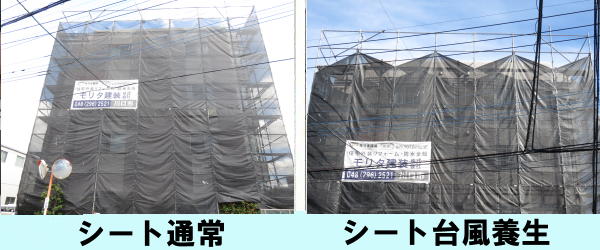

写真は左は通常のメッシュシートが全面に貼られたもの。右は上部を三角に折り畳み風の通過しやすくした台風養生になります。

このように上部を三角形のギザギザにしておくと風が抜けるので台風・強風対策になります。

地球温暖化から日本近海の海水温度上昇から台風発生の高い環境ですが、本年度は幸運にも関東に台風直撃はないようです。(まだあるかも？)

この足場のメッシュシートの台風養生って見積にはない特別な予算なので、弊社の利益などを削って実行するので会社的には痛いのですが、万一の事故を考えると事前対策の方が良いので、モリタ建装では積極的に台風養生し対応しています。

足場倒壊などしたらモリタ建装はもちろんお客様にも多大な悪影響を及ぼすので、万全を期して対応しています。

■エフロ(白華)汚染にはハッカトル！

前回に続き、現在モリタ建装が工事している川口市前川のＲマンション大規模改修工事の記事を書きます。

前々回ご紹介したハッカトルを実際に使用した写真を紹介します。

ハッカトルは純アルカリ性の白華現象(エフロレッセンス)専用の洗浄剤です。

エフロレッセンスはコンクリやモルタル内の石灰が、雨水の浸透などにより表面に積り固まる現象です。

石灰は固形化すると非常に硬く石のようになり通常の洗浄では歯が立ちません。

ノミなどで破壊は可能ですが、下地も壊してしまうためお勧めできません。

特に磁器タイルや石貼りの目地のモルタル部分に白華現象が良く見受けられます。

磁器タイルや石貼りで表面に白い塊を見つけたら白華現象で、小さい時であれば丁寧に掃除すれば取れる事もあります。

しかしモルタル目地に雨水が浸透してできる為、モルタル目地自体も防水しないと根本的な解決になりません。

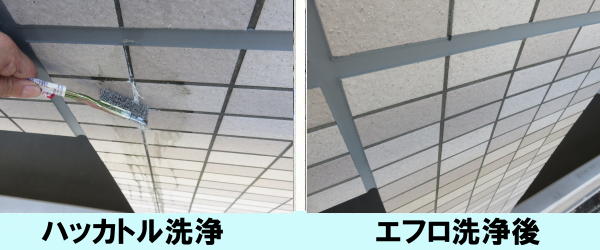

今回は掲載写真の左がハッカトルでの洗浄、右の写真が洗浄後ですか、ここに前回紹介の防水一番で防水処理しました。防水一番は透明なのでタイル模様もそのまま残ります。

これで雨水の浸透、石灰の固形化は止まります。

石灰はコンクリやモルタルを硬くするために混合されているので、白華現象で表面に石灰が流れるという事は、コンクリやモルタルの強度にも影響するので、防水処理は必須でしょう。

一般の方では白華現象の対処は難しいので、発見したらモリタ建装にご相談ください。

またハッカトルを購入して洗浄にチャレンジされる方は、作業にはゴム手袋は必須です。ハッカトルは強アルカリなので素手だと手が焼けてしまいます。

■小さな亀裂や防水には防水一番！

前回に続き、現在モリタ建装が工事している川口市前川のＲマンション大規模改修工事の記事を書きます。

亀裂には巾が0.3ｍｍ未満のヘアークラックと0.3ｍｍ以上のクラックがあります。

モリタ建装ではクラックの場合はＶカットシーリング等の防水処理し、ヘアークラックの場合は微弾性フィラーの刷り込み処置をしています。

ただ微弾性フィラーは白色の為、今回の磁器タイルのヘアークラックには色がついてしまうので使用できません。

磁器タイルの亀裂の場合は、亀裂部のタイルを剥がして新規タイル張りと大きな工事になってしまいます。

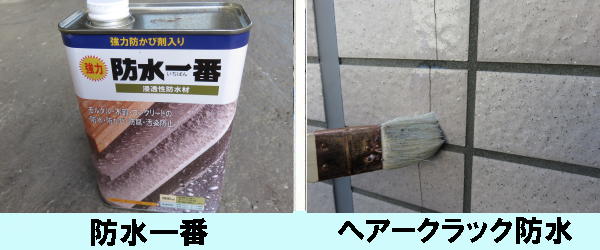

Ｒマンションの亀裂はヘアークラックなのでタイル貼り替えまで必要無いので、今回は透明な(株)日本特殊塗料の防水一番を使いました。

ヘアークラックでしたら防水一番で充分に防水が期待できるし、防水処理しても透明なので、処理跡が全く見えなくなります。

タイルの模様を残したい防水の場合には、検討する価値がある材料です。

さすがに0.3ｍｍ以上のクラックだと正式な防水処理が必要ですが、クラックはあるが水漏れは無いなどの場合には予防処置として使用できます。

(株)日本特殊塗料は大戦の零戦の塗料を作っていた歴史ある会社で、防音一番オトナシートなど特殊な製品も多く手掛けている、技術的に高度なメーカーです。

弊社も(株)日本特殊塗料の塗料は良く使用している優秀なメーカーです。

■白華(エフロ)撤去はハッカトル！

前回に続き、現在モリタ建装が工事している川口市前川のＲマンション大規模改修工事の記事を書きます。

鉄筋コンクリートやモルタルの場合、経年変化で白い固形物が大きくなってくる現象があります。

これは白華現象(エフロレッセンス)で、鉄筋コンクリートやモルタルの石灰が雨水の浸透により表面に染み出てくる現象です。

基本的に洞窟の鍾乳石と同じで岩のように固く中々掃除できません。

建築関係者がよく掃除に使うシンナーや酸でも落ちません。アルカリが主成分の洗浄剤を使う必要があります。

phなどで酸性とアルカリ性がありますが、アルカリは縁遠い存在ですね。

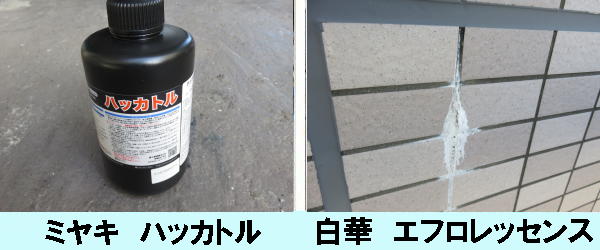

今回のＲマンションでも部分的に磁器タイル目地に白華現象が見られました。

白華を掃除するためには(株)ミヤキのハッカトルがかなり強力に有効です。

ハッカトルは純アルカリのエフロ専用の洗浄剤で、洗った後も水洗いするだけで綺麗になります。

白華現象は雨水がモルタルの中に浸水する事が原因なので、ハッカトルで洗浄し、次回ブログで紹介する防水一番を塗布します。

一般住宅だと塀や建物基礎巾木のモルタル部に白華が見られることがあるので、是非ご検討ください。

(株)ミヤキはピカソ・コケシラズ・カビシラズなど製品ネーミングセンスが？ですが、洗浄剤や保護剤の技術力の高いメーカーでモリタ建装も良く使っています。

■シーリング仕上がりの綺麗さは工事の質を表します

前回に続き、現在モリタ建装が工事している川口市前川のＲマンション大規模改修工事の記事を書きます。

今回の大規模改修工事の中でも重要なシーリング工事についてお話しします。

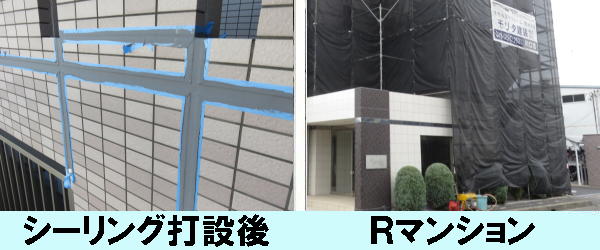

前回のブログで旧シーリングを撤去した写真を掲載しましたが、その部分に変成シリコンシーリングを打設した物を掲載します。
旧シーリングを撤去したら、両側に青い紙テープで養生して新規変成シリコンシーリングを打設します。

この時にヘラで押さえつけますが、この工程が大事で目地の中にシーリングをしっかり充填させる事、紙テープとの際をしっかり押さえます。

ヘラ押さえが不十分だと、目地内の充填不足や紙テープをはがした時に端がチリチリ汚く仕上がります。

モリタ建装のシーリング工事は終わった後が非常にきれいだとよく言われます。綺麗な工事は工事の品質を表します。

ポリウレタンシーリングの場合にはＮＢと明記有る物がありますが、これはノンブリードを表しています。
シーリングを打ってその上から塗装しても、うっすら黒い汚れが筋になる事がありますが、これがブリード現象です。
シーリングの中の可塑剤が塗装膜を浸透して表面の浮きでで汚れを吸いつけてしまいます。

塗り替え工事をした現場で綺麗な塗装面に線になって汚れている場合はブリード現象が疑われます。

この可塑剤の浸透を抑えた商品がＮＢで、モリタ建装のシーリング工事はすべてＮＢを使用しています。

■シーリング工事は2液混合型を使用しましょう。

前回に続き、現在モリタ建装が工事している川口市前川のＲマンション大規模改修工事の記事を書きます。

今回の大規模改修工事の中でも重要なシーリング工事についてお話しします。

Ｒマンションの外壁はほとんど磁器タイルですが、構造目地が縦横に入っています。これは全面磁器タイルにすると、亀裂が入る場合磁器タイル自体に入ってしまうので、柔らかい部分をあらかじめ設置する事により、そこに亀裂を誘発させるためにシーリングが施されています。亀裂誘発目地とも呼ばれます。

磁器タイルのシーリングは、上に塗装で守られないため、露出されても良い変成シリコンシーリングを使用します。

変成シリコンシーリングは変性シリコンと書く業者もいますが、変成が正しいです。化学の先生に聞きました。

戸建のサイディング住宅の場合は、その上から塗装して守るのでポリウレタンシーリングを使います。
変成シリコンより安価なのと、塗装との接着性が高い為です。

磁器タイルの目地は、戸建サイディングと比べると目地の巾と深さが深いので高額な単価になります。また一戸建ての場合は150ｍ程度ですが、本工事は3000ｍとかなり大きな工事になります。

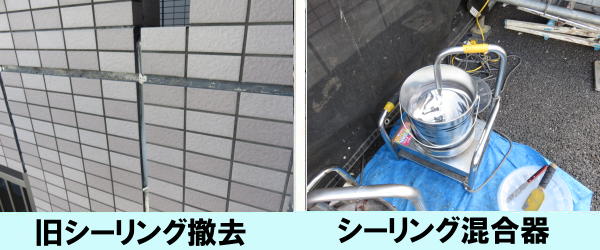

左の写真は旧シーリングを撤去したところで、キチンと旧シーリングを取りきる事が大事な工程になります。
旧シーリングを撤去しなかったり、悪くなったところだけ部分的に撤去する業者もいますが、全て撤去して新規シーリングの厚さを確保するのが耐久性からも大事なので注意が必要な工程です。

またホームセンターなどですとカートリッジ型のシーリングがありますが、2液混合型のシーリングの方が良質な材料になり、官公庁の工事でもカートリッジ型は使用できません。

モリタ建装は一戸建てのシーリング工事でも2液混合型を使い、カートリッジ型は使用しません。

右の写真は専用混合器を使った2液混合型シーリングを混合している所です。

■モリタ建装は大型物件も工事します

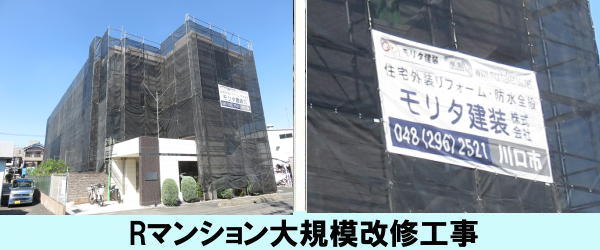

写真は川口市前川のＲマンションでモリタ建装が現在工事しています。11月までかかる予定です。

モリタ建装は一戸建て住宅の改修工事を多く扱っていますが、写真のような大型物件も対応しています。
大型集合住宅は住民告知や対応など難しい面があり、１オーナーの一戸建ての改修工事とは管理・監督方法が違います。

また高額な工事になるため、施工会社の高い信頼性や安定性が求められます。

戸建と集合住宅の大型物件を扱う業者は本来は違い、戸建ばかり、大型ばかりの会社が多いです。
戸建の職人は細かいところまで気を使い住民対応にも気を使いますが、大型物件の職人の場合工期があるので中々細かい所まで気遣うと時間がかかってしまうため作業スピードが速く荒い工事の傾向があります。また大型の工事の場合は予算が厳しいので安い予算で工事をさせられている職人も良く見ます。

大型を扱う業者は子請け・孫請け等になりがちで、中間マージンが多くなりやすく低い工賃で工事を行っている事が多いですが、モリタ建装の場合全て自社で工事していて中間マージが無いので余裕ある工賃で工事が出来ます。

また営業や告知などの雑務は私、森田雄三が行っているので経費もかからないため、今回の競合見積でも他社より20％安い価格で受注できました。

予算に余裕があるので、戸建の細やかな工事を大型物件でも出来ますし、手抜き工事にはなりません。
この欠点は工期が多少長めになる事です。工期の無い物件は弊社ではなかなかできませんが、工期は気にしないので良い工事を求める物件には最適です。

本工事は足場工事・シーリング工事・塗装工事・防水工事と普段の一戸建ての工事で熟練しているものと、磁器タイル・コンクリート・エンビシートなどの補修工事など一般的にやらない工事もありますが、モリタ建装は建物の外装のあらゆる工事に対応しています。

大型物件をキチンとできるモリタ建装なら戸建の工事も安心です。

■色々な塗装素材

塗装素材
被塗物(塗装しようとするもの、製品など)の素材をいう。素材の性質を無視して塗装を施すことは、多くの塗膜欠陥を生む結果となる。
塗装に際しては、その被塗物の素材の性質、特徴を良く把握することが重要である。
これを無視して塗装をすると、剥離の問題や、かえって錆を誘発したりして、「塗装しないほうが良かった」などという結果にもなりかねない。

■金属
金属はその重さ(質量)によってナトリウム(Na)、マグネシウム(Mg)、アルミニウム(Al)など軽いものは軽金属といわれている。
これに対して質量の重いものは重金属といわれ、鉄(Fe)、銅(Cu)、金(Au)、鉛(Pb)などがある。

●鉄鋼
鉄鋼は空気中の酸素と化合し、黒色の厚い酸化膜(黒皮又はミルスケールともいう)Fe3O4をつくり、大気中の酸素や水分に徐々に酸化されて錆(Fe3O4)になりやすい性質を持つ。

●炭素鋼
炭素鋼は錆が発生しやすく、塗装に際してはその前処理が重要。
リン酸塩皮膜処理を施したものは作業中など短期間の防錆効果を目的としている。

素鋼の種類
炭素の含有量
主な用途

軟鋼
0.25%以下
薄板、釘、鉄骨、造船用形鋼、鉄筋、鋼板など

硬鋼
0.25%〜0.5%
レール、車両、機械用形鋼、薄形鋼板など

極硬鋼
0.5%以上
工具、軸類、ばね、ピアノ線など

●鋳鉄(銑鉄)
砂型に溶融した鉄を流し込んだもの。表面には巣や酸化皮膜で覆われている。凹凸が多く、その表面は粗いのが他の金属との大きな相違点である。
塗装に際してはその辺の前処理が課題になる。

●ステンレス鋼
鉄、ニッケル、クロム、炭素の合金鋼。それらの含有比率によっているいるな種類がある。錆の発生がないので、塗装素材として取り扱われなかったが、最近では装飾的な目的で塗装されることが増えてきた。よく研磨して(目粗し)から塗装することが必要。

■現場調色

モリタ建装では通常の外壁や屋根等の大面積の塗料は工場調色で注文していますが、ごく少量の場合や特別な場合は現場調色になります。

色合わせ(調色)は熟練を要し、塗装作業の中で最も困難な作業の一つです。特に板金の補修塗装などでは調色の良否が仕上がりを左右します。
調色作業では特に「色の混合」、「顔料の色合い」などの知識と経験が大切です。

特に日塗工色見本で色を調色しますがとても難しい作業で、職人の経験と知識に大きく依存しています。
近年ではiphoneで使うColor Muse等の精度の高い分光計もあり、モリタ建装はこれを使って色合わせしています。


●塗料原色の選び方
・原色の構成を知る

比色(色合わせしようとする元の色)しようとする色に、どのような原色が入っているかを知る。これには経験と感に頼るところが大きい。原色の判断を誤ると、特に彩度の高い色ほど求める色が出にくい。

・色足を知る
顔料の濃い色(上色)を白色塗料で薄めると、同色でもその顔料によって色相、彩度、明度に違いが出てくる。これを上色に対して底色(色足)と呼んでいる。淡彩色の調色では、顔料の原色が持つ「色足」を知っておくことが重要になる。

・顔料の着色力を知る
塗料の一定量でどのくらい着色できるかを塗料の着色力(塗料のきき)といい、調色においては重要な要素です。黒、紺などは着色力が大きく、少量でも「きき」がよいので少量づつ添加しながら比色する方が失敗が少ない。白や黄色は着色力が小さい。

■塗料とうすめ液
塗料の溶剤は液体にして塗れるようにするためのもの、うすめ液は塗装するときに塗料をうすめて、塗りやすい粘度に調整するためのもので、溶剤とうすめ液は基本的には同じです。

うすめ液は、塗料が濃すぎて塗りにくいときにうすめたり、塗装用具を洗うとき、また塗料がこぼれたり、手や衣服についたときに落とすのに使います。水性塗料には水を、油性塗料にはペイントうすめ液を、ラッカー系塗料にはラッカーうすめ液を使いましょう。塗料容器には、適したうすめ液が表示されているので、間違えないこと。なおペイントうすめ液は揮発性の有機溶剤で、ラッカーうすめ液はペイントうすめ液よりも揮発性が強く、溶解力も強い混合有機溶剤です。

またシンナーという言葉をよく聞きますが、シンナーは英語でＴＨＩＮＮＥＲ、つまりうすめるものという意味で、シンナーとうすめ液とは同じものです。したがってペイントうすめ液のことを塗料用シンナー、ラッカーうすめ液のことをラッカーシンナーと呼ぶこともあります。ひとくちにシンナーといっても２種類あるので、注意してください。

●水性塗料とうすめ液（清水）
水性塗料は基本的にはうすめないで塗るが、塗りにくいときには水でうすめる。
手についたときや、塗装用具を洗うときなどは、付着後すぐであれば水で洗える。

乾燥時間がたち造膜すると水では洗えなくなる。この場合はシンナーを使って洗浄する。


●溶剤塗料とうすめ液（シンナー）
溶剤塗料は揮発しやすいので、必要に応じてペイントうすめ液でうすめて塗る。
手についたときや、塗装用具を洗うときは、基本的にはペイントうすめ液でなければ洗えない。
ペイントうすめ液は塗料用シンナーや弱溶剤とも呼ばれ、これを溶剤とする塗料が「ターペン可溶型」です。

ラッカー系のスププレー塗料は、うすめる必要はないが、手などについたときはラッカーうすめ液でしか取れない。なおクリヤラッカー、ラックニス、速乾ニスのうすめ液として使用する。
匂いも強く揮発性も高く火気厳禁であり、強溶剤と呼ばれる。

■水性塗料と溶剤塗料とラッカー系塗料

ひと昔前までは、塗料というと溶剤塗料というイメージがありました。ところが今ホームセンターなどの塗料売場に行くと、ほとんどが水性塗料で、溶剤塗料は数えるくらいしかありません。なぜ水性塗料が増えてきたかというと、ひと言でいえば使いやすいからです。

●溶剤塗料
溶剤塗料は、まず強いシンナー臭（有機溶剤の臭い）がするので、家の中で塗るといつまでも臭いに悩まされます。溶剤塗料をうすめるには、ペイントうすめ液を使いますが、うすめるだけでなく、手についたときもうすめ液でなければ取れませんし、使った塗装用具を洗うのも、基本的にはうすめ液を使うので不経済です。溶剤塗料を服などに付けたら大変です。洗濯では落ちませんしうすめ液がいくらあっても足りません。
またほとんどの溶剤塗料は、乾燥に何時間もかかります。

●水性塗料
水性塗料はベースが水なので臭いがきつくありません。といっても以前の水性塗料は、水性独特の臭いがありましたが、最近の水性塗料は技術革新によって無臭と表示されている塗料が出現し、ほとんど臭いがなくなっています。
またうすめ液が水なので、手についても水で洗えば取れ、塗装用具も水でジャージャーと楽に洗うことができますし、乾燥時問は30分から1時問ぐらいと、油性塗料よりも速いのも使いやすいところです。
役所工事だと室内はもちろん外部に関しても水性塗料を使うよう指導があります。
　
●ラッカー系塗科
ラッカー系塗科は乾燥時間が5~10分と極端に速いのが特徴です。ラッカー系はスプレー塗料が主で、ラッカーうすめ液はうすめるためには使いませんが、手などについたときに拭き取るときに必要です。ただしクリヤーラッカー、ラックニス、速乾ニス、などの場合には、うすめるためにも使います。
乾燥が早すぎるので素人には使えません。すぐに使用したいものなど特殊要因の部位に使われます。

シンナーを使う油性塗料は溶剤系で、強溶剤と弱溶剤に別れていますが、危険性や臭いの少ない弱溶剤が主流になって来ています。弱溶剤系の塗料は「塗料用」シンナーを使いターペン可溶型やＮＡＤ塗料とも言われています。

■塗装は塗装するものを守ります！美化はその次

塗料を塗る目的は、大きく分けて２つあります。ひとつは「塗装するものを守る」ということ。塗料はものの表面に塗ることによって、丈夫な塗膜をつくりものを保護します。屋外ならば、雨や風、太陽光線などから守るなどの耐候性を持ち、また鉄をサビから守り、木は腐るのを防ぐ、プロックやコンクリートは風化するのを防ぎ、あるいはカビ止め、防虫防腐などの効果を持つものもあります。
塗装するものを守る事によって、その守る物を錆や劣化しないようにします。劣化が進むと新規交換や屋根葺き直しなど大きな補修金額に繋買ってしまいます。

もうひとつは「きれいにすること」。古い塗膜がはがれているところを塗りなおしてきれいにする、汚れたところに塗ってきれいにするなど、塗装して美しく仕上げることができます。それに加えて、色を塗ることによってイメージを変える、色の組み合わせを考えるなどの、カラーコーディネートを楽しむことができるのも塗装の魅力です。

●塗料は何で出来ているか？
塗料は「塗膜になる成分」と「塗膜にならない成分」からできています。

塗膜になる主成分は樹脂で、アクリル樹脂、アルキッド樹脂、ウレタン樹脂、シリコン樹脂などの合成樹脂が使われています。塗膜になる成分のもうひとつは、色を出す顔料で、塗膜に厚みをもたせる役目もしています。そのほか、顔料の沈澱防止剤、色分かれ防止剤、防腐剤、防カビ剤など、それぞれの塗料に必要に応じて添加剤が入っています。

塗膜にならない成分は溶剤で、塗料を液体にして塗れるようにし、塗膜が乾くと、揮発や蒸発してなくなってしまいます。溶剤系ならシンナー、水性系なら水がこれにあたります。
その樹脂や顔料が分子結合で塗膜を形成しますが、太陽光の紫外線により塗装膜の分子結合が破壊されてチョーキングなど塗装膜の寿命になります。
樹脂の違いはこの分子結語力の違いなので、樹脂により耐久性が異なってきます。

当サイトのコンテンツの[良い塗料]に書いたように、基本的には水性系より溶剤系の方が強い塗装膜になります。くわしくは[良い塗料]をご一読ください。
ただ溶剤系はシンナーを使っているので臭いがキツイ事が欠点になります。シックハウスなど刺激に弱い方は避けたほうが良いでしょう。
また近年はナノテクノロジーの活用などで、水性でも強い塗料が出来ています。

■下地が弱い外壁には浸透性プライマーを

写真の建物はモリタ建装が数年前工事した、川口市のＴ様社屋です。

左の写真の赤丸内の外壁が著しく剥離しています。

これは剥離した塗装の下がプラスターリシンが塗装してありました。
このプラスターリシンは以前に良く使われた外壁塗料ですが、手で擦っただけで塗装が剥がれるような、とても脆弱な塗料です。

プラスターリシンの上にどんな塗料を塗っても剥離するのは当然なことになります。
このように脆弱な下地の上に塗装する場合に、モリタ建装は浸透性プライマーを使用します。

モリタ建装は菊水化学工業の浸透性プライマーＥを良く使います。
住宅外壁面や屋根に使用できるマルチタイプのカチオンシーラー（下塗材）です。素地や旧塗膜への浸透性に優れ、塗膜が自己架橋するため、密着性に大変優れます。
各種水性塗料、弾性塗料の旧塗膜に幅広く使用することができます。

浸透性プライマーは下地に浸潤して固まるプライマーで、脆弱な下地を強固なものにしてくれます。

住宅の塗装がはがれている場合大抵は下塗りの問題が起因しています。
下地を良く調査せずに適当に下塗りをすると思ってもない剥離等の事故につながります。

このあたりは長年の塗装業務に携わった経験・知識・ノウハウが必要です。
一般住宅はもちろん公共工事も多く担当してきた職歴40年の私、森田にお任せください。

■水が外に漏れる塀には浸透性塗料を

写真の建物はモリタ建装が本年工事した、さいたま市のＡ様邸です。
写真赤丸内の塀の塗装についてお話しします。

建物は写真の様に道路より1ｍ以上高く、塀の内側には土が盛ってある状態です。
内側の土が高い状態の塀は水漏れが塀の表面に出てきます。
すると塀表面の塗装膜を膨らませたり、雨だれ汚染を必ず発生します。

知識やノウハウのない塗装業者が通常塗料を塀に塗ると漏水により膨らんだり、水により変色したりする事例を良く見ます。

壁の内側からの漏水がある部位には通常塗装はやってはいけません。
このような部位には透湿性塗料を使いましょう。

透湿性塗料は外部からの雨水はシャットアウトし、内側からの漏水や水蒸気は外に発散すると言う塗料です。
公共工事の浄水場のコンクリートで作られた水槽の外壁や、崖の土止めのコンクリートなどに使われます。

住宅ばかりやっている塗装店では知られていませんが、公共工事を良く担当しているモリタ建装はこのような知識が豊富です。

建物の外壁が水が溜まって丸く膨らんだ事象もこれが原因で、透湿性塗料を使えば膨らむことはありません。
ただ外壁から水が出てくる原因を止めなくては根本的な解決にはならないので止水を検討しますがね。

一般住宅では外壁から水が出てくる事故はあまり見られないので、土が盛られた塀の塗装に注意しましょう。

写真のＡ様邸の塀も透湿性塗装により半年たった現在でも膨らみ等の事故は見られません。

■住宅の外装に木を使うのはお薦めできません。木は何塗ってもダメ

木製品は安価で見た目も良く住宅建築にはよく使われるので塗り替えのご依頼も多くあります。

新築時には木目も美しく高級感があり素敵ですが、紫外線などによる経年変化による劣化が激しい材料です。

内装壁全面に木を使ったお宅に伺うと、高級感や自然風味など品質にウットリします。木は吸湿性も高く内装材としては理想的な材料でしょう。
室内なら紫外線も届かずに経年劣化も無いので耐久性も問題ないでしょう。

ところが外装だと風雨や紫外線に直接さらされるでどんな塗装で守っても10年たつと劣化がヒドイことになってしまいます。
一番の問題点は木は微細な穴が多いこと、伸び縮みする柔らかい物なので、どうしても塗料との密着が悪いです。

塗料が剥離して木自体が紫外線にさらされると劣化がドンドンすすみボロボロになってしまいます。

木目のあるクリア(透明)塗料も耐久性が比較的低く、木目の消える着色塗料も密着の問題から経年変化で剥がれていきます。
基本的に何を塗っても木製品は耐久性の悪い建築資材だと思います。

多分法隆寺など長年持っている木材は、木を密封せずいわゆる呼吸する状態だからだと思います。

ですので木の塗装には木目を生かす呼吸できるキシラデコールやオスモなどの塗料を使うと良いです。
ただしこれらは耐久性が低いので数年ごとの塗装が必要になります。

どうしても外装に木を使いたい場合には、近年は木目のある樹脂やアルミ製品がお勧めです。
塗り替えも必要ありませんし耐久性も非常に高い製品です。

現在お住まいのお宅の木製品が劣化してしまっている場合にはモリタ建装にご相談ください。
劣化の状態にもよりますが、10年弱持つような塗装なら可能なので最善の塗り替えを提案いたします。

■ガラリと色を替えイメージチェンジを！

写真の建物はモリタ建装が昨年工事した、さいたま市のＫ様邸です。

○劣化状況
・外壁
金属サイディング壁で目地シールに亀裂が見られる。
全体的に汚染が進んでいる。

・屋根
コロニアル屋根で汚染と苔の発生が見られる。歩行したとみられる亀裂がある。

・その他
破風板の目地シールに亀裂が見られる。

○外壁
塗り替え前は地味目なグレー系の外壁でしたが、オーナー様はピンク色に仕上げたいとのご希望がありました。
しかも派手なショッキングピンクのような色を考えていたので、住宅に使う場合派手すぎるので、落ち着いたピンク色をおすすめしました。
破風板や雨樋は茶系だったのですが、明るいイメージで白色をお勧めしました。

塗り替え工事の場合半分以上のお客様は今使われている現状色を指定され、現状より少し濃く、淡くといった要望がほとんどです。

しかしドコかで見られたかガラリと色を替える物件もあり、失敗も予想されるため冒険になりますが、私もできるだけアドバイスしています。
ただしプロしては完成後にオーナー様が後悔するのが一番怖いので、どうしても無難な色をお勧めしてしまいます。
たまにオーナー様が想定外の色を選ばれて、完成したら私も納得したようなケースもありますが、人間無難が一番です。

今回の仕上がりはオーナー様にもご満足頂き、良いイメチェンが出来たと思います。
ビビットなピンクを使わなくて良かったと仰っていただきました。

■定期的な塗り替え工事はお忘れなく。

写真の建物はモリタ建装が1昨年工事した、蕨市のK様邸です。

○劣化状況
・外壁
サイディング壁で目地シールに亀裂が見られる。
手摺壁(手前のグレー部)の塗装がボロボロに剥げている。

・屋根
5年前にモリタ建装で屋上防水工事済み。


○外壁
築30年の建物で、築10年で塗り替えたが、それから20年は空いてしまったそうで、手摺壁(手前のグレー部)の塗装がボロボロに剥げていました。
また鉄部に錆が出ていました。

前回の塗装が20年前との事で、外壁塗装もかなり劣化が進んでいて、ボロボロ剥離している部位もありました。

塗装がボロボロ剥がれる場合は、下地から剥がれる事が多く壁の模様が崩れてしまっています。

そこで今回はボロボロに剥がれた壁をカチオンモルタルで模様を成型補修しました。
カチオンモルタルは密着性が高く、今回手摺壁の補修にはピッタリな材料です。

下地を成型したうえで、前回のような色分けで、濃グレーと白で仕上げました。

工事内容によって何年ごとに塗り替え工事が必要か変わってきますが、モリタ建装のお勧めは弱溶剤2液型シリコン塗装で15年ごとに塗り替えがお勧めです。
一般的塗り替えで使われている水性シリコンなどですと10年ごとに工事が必要になるかもしれません。

塗り替えて20年放置だと、思った以上に補修工事に金額が掛かり高くつきますのでご注意ください。

■屋根塗装は大事な工事です。

写真の建物はモリタ建装が昨年工事した、川口市のＫ様邸です。

○劣化状況
・外壁
サイディング壁で目地シールに亀裂が見られる。
全体的に汚染が進んでいる。

・屋根
大きなコロニアル屋根で汚染と苔の発生が多く見られる。若干の亀裂があり。欠損部は無い。

・その他
破風板の目地シールに亀裂が見られる。


○外壁
建物自体は屋根が大きくロッジ風なつくりで高級感があり素敵な住宅です。
外壁はサイディング壁で目地シーリングを打ち替え、シルビアＮＡＤシリコンで仕上ました。


○屋根
この建物の特徴として屋根がかなり大きいことがあげられます。
塗り替え工事でたまに屋根塗装しない物件を見ますが、あれはお勧めできません。

たしかに屋根塗装すると20万弱の工事金額がかかりますが、工事全体からすれば1/4〜1/5程度です。

それよりもコロニアルを手入れせずに20年程度放置すると、欠損や亀裂からの漏水や、コロニアル板が波打ってくるという障害がでます。
こうなると屋根全体の交換が必要で100万円前後かかる大工事になってしまいます。

屋根塗装には塗料飛散防止などから足場が必須なので、外壁塗装で足場を建てるなら絶対に屋根塗装もした方が良いです。

今回のＫ様邸のコロニアルは全体に苔が生していました。苔は根がコロニアル板を破壊するので、早急な対処が必要です。
高圧洗浄で苔や汚れ完全に除去し塗装します。下地の清掃が甘いと屋根塗装がすくに剥がれてしまいます。

また6寸勾配という屋根の傾斜具合がありますが、6寸勾配以上は屋根足場が必要という、労働基準監督署の指導があります。
作業者の落下防止からも必要な足場で、Ｋ様邸も屋根全体に屋根足場をかけました。

■ガラッとイメージを変えてみては？

写真の建物はモリタ建装が昨年工事した、加須市のＹアパート様です。

○劣化状況
築40年以上とかなり劣化している。塗り替えは20年前にしたそう。

・外壁
金属サイディングで劣化と汚染がすすんでいる。

・屋根
10年前に金属屋根に葺き替えたため、今回は工事外。

・その他
鉄骨階段・廊下がかなり錆びている。

○外壁
こちらは8部屋あって3室が空部屋なので、建物のイメージを替えたいと依頼されました。

現状は全部が茶系で地味な感じと錆や汚れでみすぼらしいので、ビビットな色でガラリと色を替える提案を私よりしました。
茶系・グレー系・濃紺＋白の提案したところ濃紺＋白を選んでいただきました。

外壁は濃紺で仕上げ、鉄骨部分と窓枠を白のシルビアＮＡＤシリコンで仕上げたところ、かなり格好良くなったと思いました。
オーナー様も大変気に入られ、工事後1ケ月したら3部屋に入居者が入られ空き部屋がなくったそうです。

モリタ建装はアパート・マンションも良く塗り替えますが、建物を綺麗にすると空き部屋率が改善されるとオーナー様に喜ばれています。
比較的低予算でガラリとイメージを替えられるので費用効果も高いようです。

■ガラッと色を変えてみては？

写真の建物はモリタ建装が昨年工事した、川口市のＨ様邸です。

○劣化状況
・外壁
サイディング壁でチョーキングが進み模様も落ちている。
目地シールに多数の亀裂、一部シーリングが抜け落ちている。

・屋根
コロニアル屋根で汚染と苔の発生が見られる。

・その他
破風板の目地シールに亀裂が見られる。
ベランダ床のＦＲＰ防水トップコートに亀裂と剥離が見られる。

○外壁
現状は1階が濃い茶色で2階が明るい茶系の建物でしたが、オーナー様が緑色にしたいという意向がありました。
クリアを使わずに単色塗料で仕上げればガラリと色を替えられます。

今回は1階を濃茶で2階を明るい緑を、破風板と壁幕板はハッキリした緑、屋根のパラサーモシリコンも緑系の物をオーナー様に指定していただきました。

プロとして選ぶなら1階を濃いめの緑、破風板と壁幕板も濃緑をお勧めしたと思いますが、オーナー様の意思を優先しました。

1階の茶色と2階の緑色の取り合わせはビビットな感じがしますが、一般的には同系統の色の濃淡で2色仕上げする方が普通です。
別系統の色を使うとビビットな感じになりますね。

ただ自然にある取り合わせ、今回は土の茶色と木の緑はあまり違和感が出ない取り合わせと聞いたことがあります。

真っ黄、真っ赤、ピンクなどあまり極端でなければ色のチャレンジも面白いと思います。
怖くて私の方から冒険をお勧めできませんが、、、、、

ご興味のある方はここのサイトのトップページの［外壁2色仕上げのお勧め］をご参考にしてください。

○屋根
パラサーモシリコンのグラスグリーンと言う色を使いました。

■タイル模様2色分け工法

写真の建物はモリタ建装が1年前工事した、草加市のＳ様邸です。

○劣化状況
・外壁
築15年の物件で外壁は、1階がタイル調サイディングで2階が単色サイディング。
目地に亀裂と剥落が見られる。
1階タイル調サイディングは経年変化からかなりチョーキングと汚染が進んでいる。
若干の小亀裂が見られる。

・屋根
和瓦のため劣化無く改修の必要なし。

・その他
破風板の目地シールに亀裂が見られる。


○外壁
1階はタイル調サイディングのため通常ならクリア（透明）仕上げしたいところですが、チョーキングによる色落ちと汚れや傷があったためクリア不可でした。
オーナー様はタイル調を気に入っていたので単色にしたくないとの事なので、多少工事金額が上がりますが、2色分け工法をお勧めしました。

これはまず全体を艶消し塗料(今回は白色)で仕上げ、凸部のタイル表面のみシリコン塗装(今回は赤茶色)塗装し目地に付かないように仕上げます。
タイル調サイディングでタイルの色が気に入らない場合にもこの工法が使えます。
ただし2色分け工法は目地が浅いと出来ない工法なので、現物次第です。

今回は黄色系のタイルから赤茶系のタイル柄に替えました。施工単価的には一般塗装の2倍弱程度です。

タイル・レンガ調の塗り替えで、現状汚染し過ぎてる場合やタイル調の色を変えたいなどの場合は2色分け工法をお勧めします。

○屋根
屋上は日本瓦なので改修は必要ありません。

■モリタ建装は防水工事もエキスパートです。

写真の建物はモリタ建装が2年前工事した、川口市のＪマンション様です。
今回は防水工事だけの紹介です。

○劣化状況
・屋上防水
築25年の物件で屋上はシート防水の上シンダーコンクート仕上げで、目地が劣化し亀裂が多数あり苔などの汚染が進んでいました。
最上階のお宅に雨漏りがありました。

鉄手摺も錆が進んでいます。


○防水工事
モリタ建装は［防水工事］の営業許可もある防水工事のエキスパートです。

今回は高圧洗浄し目地撤去−ウレタンシールの上、ウレタン通気緩衝工法でやりました。
ウレタン防水はシームレスで下地が複雑でも防水性能が高い優秀な防水ですが、下地のコンクリの水蒸気で膨れが起きるのが欠点です。
通気緩衝工法はウレタン防水の下に空気が通る層があり、水蒸気を脱気筒で排出するため膨れません。
学校などの役所の建物もウレタン防水の場合は通気緩衝工法でやっています。

標準だとウレタントップコートで仕上げますが、ウレタンだと耐久性が5年以下なので、モリタ建装はウレタン防水はすべてフッソトップコートを使っています。
フッソだと10年以上待耐久性があります。

モリタ建装はシート・ウレタン・アスファルト防水いろいろやっていて雨漏りを止めるノウハウが豊富です。

Ｊマンション様は屋上をウレタン防水通気緩衝工法で、
鉄手摺はエポキシ錆止めの上シルバーシリコン塗装で仕上げました。

■模様サイディングの塗り替えにはクリア(透明)塗装がお勧めです。

写真の建物はモリタ建装が1年前工事した、川口市のＨ様邸です。

○劣化状況
・外壁
築14年の物件で外壁は1階がタイル調サイディング、2階が単色サイディングで各所に若干の汚染、チョーキングが進んでいる。
目地シーリングに亀裂・剥落が見られる。

・屋根
和瓦の為劣化は見られない。

・その他
ベランダ床ＦＲＰ防水に剥離と小亀裂が見られる。


○外壁
建物外壁は1階がタイル調サイディングで高級感のある外壁ですが、これを単色で塗り替えると安っぽくなってしまいます。
オーナー様もタイル調がお気に入りだっのでシルビアUVカットシリコンクリアをお勧めしました。

模様サイディングをクリヤで仕上げると一般の方は塗り替えしたと気付きづらいですが、透明膜によってサイディングを守り全体に艶が出ます。

劣化して無かったら模様サイディングにはクリヤ塗装をお勧めします。
劣化したサイディングだと単色塗装または工事金額は上がってしまいますが、二色塗り分け塗装があり、改めて当ブログでご紹介します。

○屋根
屋根は日本瓦の為、改修しませんでした。

○ベランダ床
ベランダはＦＲＰ防水で小亀裂と剥離がありましたので、ＦＲＰ防水専用工法のタフシール＃300で塗り替えました。
ＦＲＰ防水は大変良い防水ですが、防水層が紫外線に弱い為、グレートップコートで守らないとすぐに劣化するので注意が必要です。

■模様サイディングの塗り替えにはクリア(透明)塗装がお勧めです。

写真の建物はモリタ建装が2年前工事した、川口市のＳアパート様です。

○劣化状況
・外壁
築15年の物件で外壁はタイル調サイディングで各所に汚染、チョーキングが進んでいる。
目地シーリングに亀裂が見られる。

・屋根
コロニアル屋根で汚染と苔の発生が見られる。亀裂や欠けは見られない。

・その他
破風板の目地シールに亀裂が見られる。


○外壁
建物外壁はタイル調サイディングで高級感のある外壁ですが、これを単色で塗り替えると柄や目地が無くなって安っぽくなってしまいます。
オーナー様もタイル調がお気に入りだっのでシルビアUVカットシリコンクリアをお勧めしました。

クリヤ仕上げは下地の状態がそのまま仕上がりになるので、チョーキングや汚染が進んだサイディングだと使えません。
Ｓアパート様の外壁は若干のチョーキングと汚染だったのでクリア仕上げができる状態でした。

クリアなら目地も模様もそのまま仕上がります。
透明塗膜(クリア)によって紫外線カットしますので、サイディング自体も守られます。

写真をみてわかるように塗装したのかしてないのか解りづらいですが、クリヤ塗装は艶でピカピカになります。

○屋根
屋根はコロニアル板でしたが、亀裂や欠けが無いので遮熱パラサーモシリコン仕上げとしました。
クーラー電気代はオーナー様分担なので遮熱塗料による光熱費の削減を期待し選定いただきした。


○破風・雨樋等
一般塗装部である破風板や雨樋などは弱溶剤2液型のシルビアＮＡＤシリコンを使いました。
破風板とは屋根のすぐ下にある横張の板で、雨樋と共に建物から出っ張った部分に位置しますが、このような場所は雨水や紫外線が厳しい部位なので性能の高い塗料が必須です。

■つや消し塗装にはつや消し塗料での塗り替えを。

写真の建物はモリタ建装が3年前工事した、大宮市のＹ様邸です。

○劣化状況
・外壁
築15年の物件で外壁は、つや消し塗装で仕上げられている。
つや消し塗装の為、全体的に汚れが目立つ。
若干の小亀裂が見られる。

・屋根
和瓦のため劣化無く改修の必要なし。

・その他
破風板の目地シールに亀裂が見られる。


○外壁
つや消し塗料による外壁なので、全体的に汚れが目立っているので、超低汚染つや消し塗料の［ビーズコートSiをお勧めしました。

つや消し塗料は顕微鏡で見ると表面が凸凹して光を乱反射するためにつや消しに見えますが、その凸凹に汚染がハマリ込み易いので汚染に大変弱いです。
ですからプロの塗装屋の常識では、つや消し仕上げイコール汚れやすいというのが常識でした。

かと言って現在の京壁風の落ち着いた壁をつや有りの塗料で仕上げると質感や高級感がなくなってしまいます。つや有りだとギラギラになってしまいます。

つや消し塗料でお勧めしたいのが鈴鹿ペイントの［ビーズコート］です。この材料は、微小技術によって艶消し塗料なのに超撥水を実現しつや消し塗料なのに汚染に非常に強いと言う素晴らしい塗料です。
弊社が10年前に工事した［ビーズコートSi］の物件は、10年たってもまったく汚れていない、つや消し仕上げと思えないような現状です。


○屋根
屋上は日本瓦なので改修は必要ありません。
日本瓦は瓦の重ね部分にシックイが詰め込まれていますが、これが取れている場合は修理が必要になります。

■2回目3回目の塗り替え工事もモリタ建装に依頼されています。

写真の建物はモリタ建装が2年前工事した、川口市のＹアパート様です。

○劣化状況
・外壁
前回の塗装が20年前のため、塗装がチョーキングしている。
目地シーリングに亀裂が見られる。

・屋根
和瓦のため劣化無く改修の必要なし。

・その他
破風板の目地シールに亀裂が見られる。
各戸玄関扉が汚染しているので塗り直す。

○外壁
左が工事前ですが20年前にモリタ建装で工事しました。20年ぶりに同じく弊社に工事ご依頼いただきとてもありがたかったです。
とても汚れて塗料も劣化していますが、なんたかんだ20年持つとは大したものだと思います。

今回も20年持つものを使って欲しいと言われたので、シルビアＮＡＤシリコンを使用しました。この塗料は弱溶剤2液型シリコンで最高級のシリコン塗料ですが、さすがに20年は持たないでしょうが、今回程度の劣化具合であれば20年可能と判断しました。もちろん２０年保証はしていません、、、、

良くこの塗料を使ったら次回の塗り替えは何年後になるか尋ねられますが、建物の汚れの進行の気になり方は人それぞれなので断言はできません。
築40年でプロから見ればボロボロなのに、オーナー様は全然気にしてなかったりなので人によるとしか言えません。
ただ、これ以上放置すると重大な補修工事が必要になり大きな金額がかかるような場合には、私からアドバイスしています。


○屋根
屋上は日本瓦なので改修は必要ありません。日本瓦の耐久性は非常に高く、半世紀程度は軽く持つのでは？
ただ重量が欠点で地震には弱いので、日本瓦から金属屋根に取り換える工事が多くなりつつありモリタ建装でもやっています。
先日の北陸大地震でも、建物の耐震性能はクリアしていたのに日本瓦のため揺れがひどくなり全壊した家が多くあったそうです。

写真の様に建物前に大きな駐車場があり、工事進行には困難でしたが、居住者の方々と密に連絡を取り無事工事を進めました。
私は建築施工管理技士1級保有者なので、工程管理、住民管理・近隣対応には自信ありです。

■大型物件も工事しています。

写真の建物はモリタ建装が一昨年工事した、春日部市のＢマンションです。
本日も外壁に2色仕上げの例を取り上げます。

○劣化状況
・外壁
鉄骨ＡＬＣ壁で目地シールに亀裂が見られる。
塗装がチョーキングしている。

・屋根
屋上ウレタン防水で特に問題点なし。

・その他
鉄骨階段やＰＳ扉に錆が見られる。

○外壁
左が工事前ですが結構良い色使いで良い仕上がりですよね。実は14年前にモリタ建装が塗り替え工事しました。
14年後に再びオーナー様に工事を頂きました。前回の工事で不都合やトラブルが無かったため信用して頂いたと嬉しかったです。
オーナー様にも前回モリタ建装にやってもらって不満も無く良い工事をしてくれたので今回もお願いしますと仰ってくれました。

今回も2色仕上げを希望でしたが、緑でなく青系の色を使って欲しいというご依頼でしたので、右の仕上がりとなりました。

青と言っても落ち着いた青を選び、外壁色も白に近い淡い青系にしました。緑系から青系に変わるだけで建物の雰囲気も変わります。
今回は良い色を選べたと思いますが、色の選定はプロにとっても大変難しい作業です。

○屋根
屋上は前回の弊社の工事で全面的にウレタン防水にしていたので、今回はフッソトップコートの塗り替えで済んでとてもお安くできました。

ウレタン防水はシームレスで防水性能も高く、下地がどんな複雑な形状でもｏｋですが、唯一ウレタントップコートを使うと耐久年数が5年程度と短くなってしまいます。そこでモリタ建装ではフッソトップコートを使っています。フッソだと10年以上持ちますので、今回のように14年たってもトップコートの塗り替えだけで済みます。

ちなみに前回の屋上防水工事は、通気緩衝工法という高級仕様で施工しました。数10センチの脱気筒を使用するタイプの防水でご存じの方もいらっしゃるでしょう。
役所の建物は耐久性などから鉄筋コンクリート造の建物が多いのですが、屋根は陸屋根という平らな屋上なので、防水工事は絶対に必要です。
役所工事に豊富な経験のあるモリタ建装は防水工事もエキスパートです。このへんは町の塗装屋さんとは違うところだと自負しています。

アパートやマンションなど大型物件の工事でもモリタ建装は経験豊富です。居住者様に告知する掲示物やチラシなども密に行っています。
賃貸物件の場合、居住者の方は工事には無関心で注意散漫になるのでその辺のサポートも弊社のお得意分野になります。

■メリハリに欠ける建物は二色仕上げで-�U。

写真の建物はモリタ建装が一昨年工事した、岩槻市のＧアパート様です。
前回ブログと同じく外壁2色仕上げのお話です。

○劣化状況
・外壁
サイディング壁で全体的に劣化が進んでいる。
目地シーリングに亀裂が見られ、一部抜け落ちている。

・屋根
コロニアル屋根で汚染と苔の発生が見られる。

・その他
破風板の目地シールに亀裂が見られる。


○外壁
一般的なサイディング壁ですがメリハリに欠ける事をオーナーは気にしていました。
壁の中央に横に一周の壁幕板があったので、これを利用した2色仕上げを提案しました。

壁は明るいクリーム色にして全体的に明るいイメージにします。
ただ明るいばかりだとメリハリに欠けインパクトが弱いので壁幕板を濃い茶色で締める事にしました。

前回ブログでは上下2色の色分けでしたが、今回のような部材で色を替える事も良くやります。
建物を塗り替えでイメージを替える場合に2色仕上げは金額も掛からず有効な方法です。

ご興味のある方はここのサイトのトップページの［外壁2色仕上げのお勧め］をご参考にしてください。

○屋根
屋根はコロニアル板で、モリタ建装はパラサーモシリコンを使うところですが、賃貸物件の為、予算に限りがあるとの事でリリーフＮＡＤウレタンを使いました。
この塗料はパラサーモシリコンの日本特殊塗料(株)の製品で、遮熱効果が無くウレタン系の塗料ですが安く工事が出来ます。


○破風・雨樋等
いつもなら一般塗装部である鉄部や雨樋などは弱溶剤2液型のシルビアＮＡＤシリコンを使いますが、やはり予算の都合上ファインウレタンＵ-100を使いました。

予算によって材料や施工法を選びますので、工事の際はご相談ください。

■メリハリに欠ける建物は二色仕上げで。

写真の建物はモリタ建装が昨年工事した、川口市のＫ様邸です。

○劣化状況
・外壁
サイディング壁でチョーキングが進み模様も落ちているのでクリア仕上げ不可。
目地シールに多数の亀裂、一部シーリングが抜け落ちている。

・屋根
コロニアル屋根で汚染と苔の発生が見られる。

・その他
破風板の目地シールに亀裂が見られる。
ベランダ床のＦＲＰ防水トップコートに亀裂と剥離が見られる。

○外壁
一般的なサイディング壁ですがメリハリに欠ける事をオーナーは話していたので、外壁を上下二色にすることをお勧めしました。
この建物だと真ん中に壁幕板が横に走っているので二色仕上げし易かったこともあります。

上下二色の場合は基本的に1階を濃い色、2階を薄い色で仕上げるのが常道です。
人間は濃い色を重く感じるので、2階を濃くするとアンバランスに感じます。
有名設計士の建物などで上に濃い色を使ったものがありますが、一般住宅の場合は常道で行きます。

写真をみても多くの人が二色仕上げに賛成いただけるものと思います。

ご興味のある方はここのサイトのトップページの［外壁2色仕上げのお勧め］をご参考にしてください。

○屋根
屋根はコロニアル板でしたが、割れや欠けがあったので補修しました。

割れや欠けのあるコロニアルの専用補修材を使用して安価で安心な補修いたしました。
その上から遮熱パラサーモシリコンをタスペーサ併用で仕上げました。
タスマジックとタスペーサは同じメーカーの製品で、コロニアル関係に特化したメーカーです。

○破風・雨樋等
一般塗装部である鉄部や雨樋などは弱溶剤2液型のシルビアＮＡＤシリコンを使いました。

外装に特徴を付けたい。思い切って外観のイメージを替えたいご希望有りましたらモリタ建装をお申し付けください。

■失敗した塗り替え工事をしてしまったらモリタ建装がキチンと治します。

写真の建物はモリタ建装が昨年工事した、川口市のＦアパート様です。

○劣化状況
・外壁
モルタル壁で塗膜の剥離と亀裂が見られる。

・屋根
コロニアル屋根で汚染と苔の発生が見られる。

・その他
鉄骨階段・廊下の各所に錆が発生している。

○外壁
建物外壁は写真の様に派手目なピンクで、屋根も鉄部も同じ色・同じ塗料で塗っていたので、屋根コロニアルは剥がれがひどい状態でした。
なぜこのような事をしたかですが、前回の塗り替え業者が材料代と手間を省くからです。
すべて同じ色で仕上げれば養生なども必要無く手間賃が低減できます。

しかし外壁・鉄部・屋根にはそれ専用の塗料を使わないと性能が発揮できないですし、すべて単色で仕上げげると大変チープな建物になります。
一般の外壁でも壁と窓枠の色が違うからメリハリやテンポがでます。色違いは住宅にとって大変大きな要素なのです。

Ｆアパート様の外壁は亀裂やハガレが多かったので、とてもタチの悪い業者に施工されたようで、そのすべてを適正に補修してシルビアＮＡＤシリコンで仕上げました。
派手なピンクは万人受けするカラーではないので、誰にでも受ける外壁クリーム、鉄部こげ茶にしました。

賃貸物件はオーナー様の趣味ではなく一般的に受けるものを使いましょう。

○屋根
屋根はコロニアル板でしたが、外壁と同じ塗料を使ったためコロニアルと相性が悪くアチコチで剥がれていました。
剥がし材スケルトンなどを使用して屋根はすべて古い塗膜を除去してから、遮熱パラサーモシリコンの濃茶で仕上げました。

○破風・雨樋等
一般塗装部である鉄部や雨樋などは弱溶剤2液型のシルビアＮＡＤシリコンを使いました。

シルビアＮＡＤシリコンやパラサーモシリコンは高級な塗料の為、安く仕上げたい賃貸物件にはなかなか使えない塗料ですが、コストパーフォーマンスから見ると高級で高い塗料を使ったほうがお得であるとオーナー様が納得してくださいました。

■模様のあるサイディングにはクリア(透明)塗装がお勧めです。

写真の建物はモリタ建装が昨年工事した、川口市のＳ様邸です。

○劣化状況
・外壁
サイディング壁で目地シールに亀裂が見られる。
全体的に汚染が進んでいる。

・屋根
コロニアル屋根で汚染と苔の発生が見られる。歩行したとみられる亀裂がある。

・その他
破風板の目地シールに亀裂が見られる。
ベランダ床のＦＲＰ防水トップコートに亀裂と剥離が見られる。

○外壁
建物外壁は1階がレンガ調サイディング、2階が単色系サイディングです。1階のレンガ調の模様の付いたサイディングは目地がありますが、これを単色塗装すると目地の色違いが無くなり安っぽくなりがちです。
オーナー様も1階のレンガ調がお気に入りだっので、1階はシルビアUVカットシリコンクリアをお勧めしました。
クリアなら目地も模様もそのまま仕上がります。
透明塗膜(クリア)によって紫外線カットしますので、サイディング自体も守られます。

2階に関しては、汚れが進んでいたことと単色だったので、単色のシルビアＮＡＤシリコン仕上げにしました。

○屋根
屋根はコロニアル板でしたが、アンテナを屋根に建てたときなどに、作業者が雑に歩いたため割れたコロニアルが何枚かありました。
コロニアルは数枚交換するだけで結構な工事金額がかかってしまいます。

そこでモリタ建装は割れや欠けのあるコロニアルの専用補修材タスマジックを使用して安価で安心な補修いたしました。
その上から遮熱パラサーモシリコンをタスペーサ併用で仕上げました。
タスマジックとタスペーサは同じメーカーの製品で、コロニアル関係に特化したメーカーです。

○破風・雨樋等
一般塗装部である破風板や雨樋などは弱溶剤2液型のシルビアＮＡＤシリコンを使いました。
破風板とは屋根のすぐ下にある横張の板で、雨樋と共に建物から出っ張った部分に位置しますが、このような場所は雨水や紫外線が厳しい部位なので性能の高い塗料が必須です。

■金属サイディングの塗り替えには遮熱塗装を

写真の建物はモリタ建装が昨年工事した、川口市のＴ様邸です。

○劣化状況
・外壁
金属サイディングがチョーキングしていて錆も少数みられる。
窓回りのシーリングに亀裂が見られる。

・屋根
金属折板がチョーキングしていて錆も少数みられる。
接合ボルトに錆が見られる。

・その他
特になし。


○外壁
建物は外壁に金属サイディングが使われていました。金属サイディングは堅牢でありながら安価なので以前の建物には良く使われました。
しかし経年変化により外壁がチョーキングをおこし、そのまま放置すると錆が発生しサイディングの貼り替えが必要になってしまいます。
また金属は蓄熱するのと断熱効果が無いため室温が外気温によって著しく変化します。

そのため、金属サイディングの塗り替えには遮熱や断熱系塗料をご検討ください。

Ｔ様邸は外壁に遮熱パラサールシリコン外壁用を使いました。これは弊社がよく使っている屋根用パサーモシリコンの外壁用塗料です。、
弱溶剤2液型シリコンと塗料自体の性能も良いのですが遮熱効果がプラスされています。

遮熱効果の高い外壁だと、年間を通した光熱費の削減も大きく期待できますし、基本的に遮熱効果のある塗料は紫外線劣化に強いので耐久性にも期待できます。


○屋根
屋根は金属折板で工場などの屋根によく使われる段々になったもので、これまた遮熱効果が無いので今回は遮熱パラサーモシリコンを使いました。
金属折板屋根はボルトで留められていますが、ボルトが鉄製の為錆に弱いので、今回はボルトキャップを全てに取り付けました。


○破風・雨樋等
一般塗装部である破風板や雨樋などは弱溶剤2液型のシルビアＮＡＤシリコンを使いました。建物全体に使用する塗料の特性や材質を遮熱シリコン統一しました。
これはウレタン・シリコン・フッソと材質をバラバラにするとその部位ごとに耐久性が異なり、次回の塗り替えが早くなってしまうからです。

金属サイディング、金属折板屋根には遮熱塗料をお勧めします。

■艶消し仕上げをお勧めします。

写真のお宅はモリタ建装が昨年工事した、戸田市のＡ様邸です。

○劣化状況
・外壁
ジョリパットのコテ模様仕上げ。全体的に汚れが進んでいる。亀裂も7ｍあった。

・屋根
コロニアル屋根で汚染と苔の発生が見られる。

・その他
破風板の目地シールに亀裂が見られる。
ベランダ床のＦＲＰ防水トップコートに亀裂と剥離が見られる。


○外壁
ジョリパットという土壁風の左官コテで模様を付けるタイプの外壁でした。
ジョリパットはベルアートとも言われ艶消し仕上げで質感も高く、クシ目状・扇状など意匠にも富んだ素晴らしい仕上げ材で近年人気があります。
しかし、つや消し仕上げ材の宿命と言える汚染に弱いと言う弱点があります。
窓隅の雨ダレ汚染や、壁一面に汚染が広がったり、亀裂が発生しやすくもあります。

つや消し仕上げ材は微細に見ると表面が凹凸して光を乱反射するためにつや消しに見えますが、その凹凸に汚染がこびりつき易いので汚染に大変弱いです。
ですからプロの塗装屋の常識では、つや消し仕上げイコール汚れやすいというのが常識でした。

かと言ってジョリパットをつや有りの塗料で仕上げると質感や高級感がなくなってしまいます。凹凸の大きな模様の為、つや有りだとギラギラになってしまいます。

そこでお勧めしたいのが鈴鹿ペイントの［ビーズコート］です。この材料は、ナノテクノロジーによって艶消し塗料なのに超撥水を実現し、つや消し塗料なのに汚染に非常に強いと言う魔法のような塗料です。
弊社が10年前に工事した［ビーズコートSi］の物件は、10年たってもほとんど汚れていない、つや消し仕上げと思えないような経年変化です。

今回のＡ様邸のオーナー様は新築時に茶系のジョリバットだったご自宅を真っ白にしたいという希望でした。通常のつや消し塗料で真っ白なんて使ったらすぐに汚れが目立ち、私としては賛成しかねるのですが、［ビーズコートSi］を使えば汚れの心配がないので自信を持ってお勧めしました。

写真を見て分かるような素敵な白亜のご自宅になりました。

○屋根
屋根はコロニアルで塗り替えが必要でした。
屋根塗料にもつや消しがありますが、水性だったり汚染に弱かったりするので、屋根に関しては艶有の遮熱パラサーモシリコンをお勧めしました。

○破風・雨樋等
一般塗装部である破風板や雨樋などは弱溶剤2液型のシルビアＮＡＤシリコンを使いましたが、これはつや感が高い塗料でピカピカになります。
しかしＡ様邸は外壁がつや消し仕上げなので、シルビアＮＡＤシリコン３分艶でつやを落としたものを使い外装の統一感を出しました。
この仕上げにはお客様にも大変喜ばれました。

ジョリパットやベルアート、または日本風の砂壁やさまざまなつや消しの外壁のお客様は、ぜひモリタ建装に塗り替えをご依頼ください。
汚れない外壁を提供します。
